CDPS-U42HPIP 4K UHD 4 进 2 出 HDMI 多画面切换器

HDMI 切换

产品特色

传输频宽

标准

金属外壳

符合标准

最高解析度 (YUV 4:4:4,8bit)

HDMI4 进 2 出

无缝切换

PIP子母画面

多画面分割/配置存取

调整位置

最高支援 (YUV 4:4:4)

支援

多种操作方式

台湾制造

产品介绍

档案下载

产品外观

电源按键:按下即可开启电源(绿灯)，或处于待机状态(红灯)。
红外线接收:接收产品的遥控器讯号。
矩阵输出输入按钮:这些按键会依照现行输出入解析度而变换作用。
(A)输出输入讯号低于4K:按下 IN1 键至 IN4 键，可无缝切换该讯号源到跟该输出埠（A 或 B）的相连显示器上播放。
(B)输出输入讯号之一为 4K：按下 IN1 键至 IN4 键，可切换该讯号源到两个输出埠（A 和 B）的相连显示器上同时播放。
※不论何种情况，都会播放最新选取的讯号源音讯。
画面分割按钮:用来切换分割画面视窗。
讯号源切换按钮。
选单按钮:按下 MENU 进入/退出 LCD 选单。
确认按钮:按下 ENTER 可确定选项或进入选项。
＋与－按钮:按两下，可在 LCD 选单内上下移动调整。
锁定按钮:按下 LOCK 按钮。
预设按钮:按下 PRESET 键可切换 Load 或 Save 模式。按下 PRESET 键 3 次可退出预设选单。
(A)预设储存:进入 Save 模式下按 ENTER 储存目前的多画面排列。
(B)预设读取:进入 Load 模式下按 ENTER 储存目前的多画面排列。
※只能储存视窗排列，不能储存音讯选项。
LCD 萤幕:显示功能选单设定及系统资讯。

HDMI 输入:连接 HDMI 讯号，如:播放机、游戏机、机上盒。
HDMI 输出:连接 HDMI 萤幕、投影机，可输出视讯及音讯。
类比音讯输出:使用 5-pin 接线端子连接主动式喇叭或扩大机，可输出平衡类比音讯。
※只能支援 LPCM 2.0 音讯。讯号源若是 Bitstream 音讯，此埠将自动变成静音。
序列控制埠:使用 3-pin 接线端子连接电脑，连线后可透过 RS-232指令操作本产品。
网路连接埠:使用网路线连接电脑，或者经由网路交换机连接电脑，连接后可透过 Telnet 或 WebGUI 操作本产品。
检修埠:仅供更新本产品的韧体版本。
电源接孔:连接电源供应器。

产品规格

传输频宽18 Gbps (600MHz)
符合HDCP 1.4 和2.2 标准
支援PIP 子母画面、3 种画面分割模式
最高支援4096×2160@60Hz（4：4：4）解析度
输入:4组HDMI、 1 组3.5mm 红外线接收器接孔、 1 组USB Type-A
输出:2 组HDMI、1 组平衡类比音讯(5-Pin 接线端子)
控制:1 组RJ45( IP 控制)、1组RS-232 控制(5-Pin 接线端子)
金属外壳
工作温度:0~40°C 储存温度:-20~60°C
支援WebGUI、Telnet、RS232 与RC 多种操作方式
尺寸:W 438 x D 276 x H 49 mm
净重: 3400g
台湾制造

产品应用

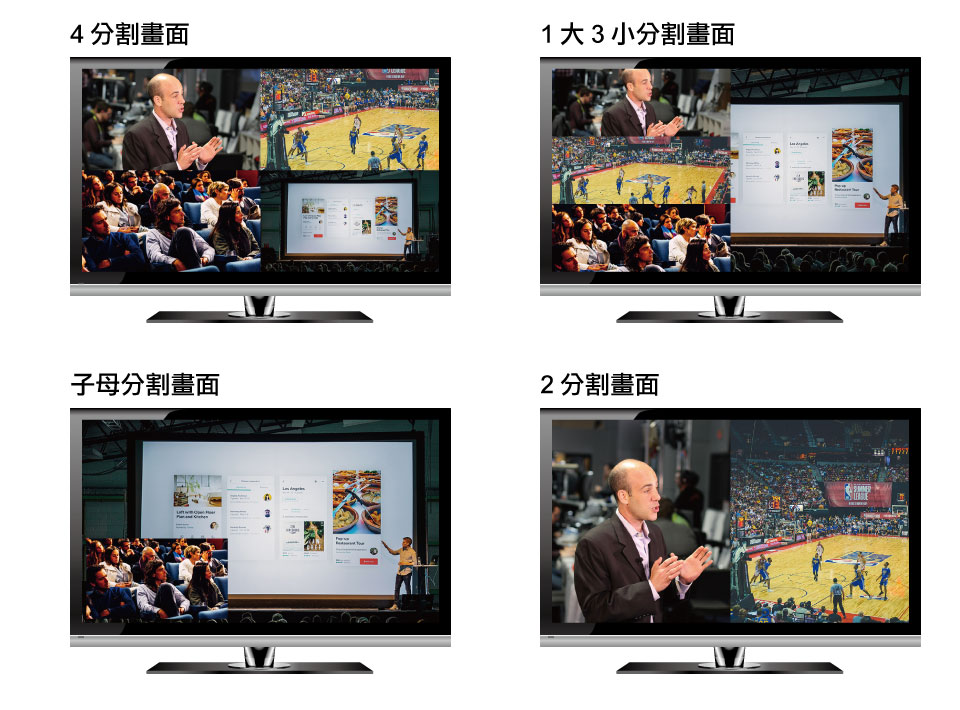

多画面视窗选项

支援WebGUI设定

产品连接图

产品清单

CDPS-U42HPIP 本体x1

产品保证卡x1

※使用手册中所提到的产品规格及配件仅供参考，若有更动恕不另行通知，登昌恒保有变更产品设计、配件及驱动程式修改的权利。
