USB Capture AIO USB3.0影像撷取器
万能高画质HD / SD讯号输入
何谓影音撷取?
将影 像及声音完整记录下来，储存为数位格式档案，称为『影音撷取』。影音撷取器分为软体压缩(软压)、硬体压缩(硬压)，差别在软压的产品100%透过电脑CPU进行运算，硬压产品则可透过内建的核心晶片进行运算，大大减低电脑CPU使用率，让撷取效果更佳。桌上型电脑可用软体压缩撷取卡，笔记型电脑则可搭 配USB介面的软体压缩撷取器、软体压缩撷取器，独立免电脑运作，则能选择硬体压缩单机录影产品。
产品特色
USB3.0规格
输入/录影最高支援
支援单台电脑 连接多组同时撷取
支援多种作业系统
产品介绍
规格表
档案下载

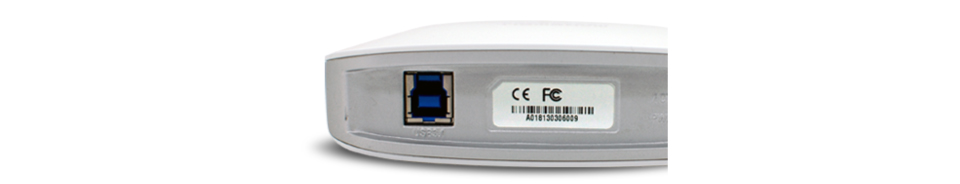

USB Capture AIO采用USB 3.0连接埠，实现超高速传输，直接从电脑获得供电，无需外接笨重的电源变压器，具有非常好的便携性。您可以使用便携式设备撷取到最高品质无压缩的1080HD视讯了。在 Intel 原生 USB 3.0 晶片组上数据传输性能比 PCI-Express x1 GEN 1.1连接埠高50%左右，可达到 1080p60。USB Capture AIO可转接USB 2.0使用或者也可以通过PCI Express连接埠扩充出USB 3.0连接埠。
USB Capture Utility，让用户在使用该系列撷取器时增加许多进阶功能，例如：解析度、画面更新率设定、视讯色彩调整、垂直/水平翻转、取得EDID资讯等。
通过USB Capture AIO您可以撷取各类高画质HD、SD视讯讯号，既可以撷取SDI讯号，支援3G/HD/SD-SDI，您可以连接任意SDI设备，还可以连接DVI、HDMI等高画质HD数位设备，也可以连接VGA、YPbPr等模拟高画质HD讯号；您可以连接SD视讯讯号设备，支援S端子、CVBS等视讯讯号。使用USB Capture AIO您可以撷取各种设备的不同讯号类型，解决您的视讯讯号撷取类型有限的后顾之忧。
USB Capture AIO可以对输入讯号进行任意高品质影像缩放、剪裁、颜色编码转换、Gamma校正、DMA传输等，满足您的个性化需求；能够自动去除画面黑边、手动调整有效画面区域；自动检测交错视讯来源，进行去交错处理，消除画面锯齿，做到专业最好。
USB Capture AIO可以撷取和播放原生无压缩高画质HD、SD视讯，还原色彩更加真实逼真，采用高速大容量影像缓存技术，杜绝画面拉丝现象，并且高取样率和高取样精度保证画面具有高锐利度、细节丰富、减少色边；音讯撷取支援任意取样率转换(ASRC)、声道混合(Downmix)和音讯混合(Mixer)，带给用户高品质影音体验。
具备Simultaneous Streaming功能，可相容多个应用软体同时撷取，不降低画格数。允许多个应用软体使用不同撷取格式，同一时间可将同一讯号源处理为多种格式、多种取样率、多种解析度的媒体串流档案，减少硬体总成本。
采用标准开发连接埠，基于DirectShow Filter的音视讯撷取连接埠，基于DirectSound的音讯撷取连接埠，基于IKsPropertySet的扩充连接埠，相容微软AVStream标准驱动，相容更多软体，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。
所有晶片和电容元件使用高品质元件，采用8层板设计，讯号品质优于同类产品，轻松通过超长时间全负荷工作，7x24h不间断连续工作，并支援电源管理。
采用Magewell专用视讯处理引擎，具有高度的灵活性，您可以在不更换硬体的情况下，使用韧体和驱动升级的方法升级Magewell视讯处理引擎，在不需要更换晶片的条件下同样达到硬体升级的效果，极大程度地降低了维护成本，享受完美服务。
| Windows |
|---|
| Amcap |
| Adobe Flash Media Live Encoder |
| Adobe Connect |
| Camtasia Studio |
| Discover Video Multimedia Encoder |
| Discover Video Streamsie |
| Google Plus Hangouts |
| Gotomeeting |
| Graphedit |
| Livestream |
| Microsoft Lync |
| OBS (Open Broadcaster Software) |
| Quicktime Player |
| Real Producer Plus |
| Resolume |
| Skype |
| Streambox |
| Streamstar |
| Vidblaster |
| Video Stitch |
| Vidyo |
| VirtualDub |
| VLC |
| Vmix |
| Watchout |
| Windows Media Encoder |
| Wirecast |
| XSplit Broadcaster |
| XSplit Gamecaster |
| Zoom.us |
※使用手册中所提到的产品规格及配件仅供参考，若有更动恕不另行通知，登昌恒保有变更产品设计、配件及驱动程式修改的权利。
Specification
规格表
请左右拖拉查看规格表
规格
支援的 APIs
支援的软体
输入介面
主机连接埠
输入特性
VGA和分量讯号相关特性
SDI讯号 相关特性
HDMI讯号 相关特性
HDMI讯号 相关特性
色差、S-Video和CVBS相关特性
输出格式
视讯处理功能
支援单台电脑连接多组同时撷取
SDK
韧体升级
LED 指示灯
尺寸
功耗
最大功耗
工作环境
规格
内容
支援的 APIs
● Windows：DirectShow/DirectKS/Wave API/DirectSound/WASAPI
● Linux：V4L2 / ALSA
支援的软体
● VLC
● VirtualDub
● OBS
● xSplit
● vMix
● VidBlaster
● Wirecast
● Microsoft Media Encoder
● Adobe Flash Media Encoder
● 任何其它使用DirectShow或V4L2程式开发的编码或串流媒体软体
输入介面
● DVI-I
‧ HDMI 1.4a (透过转接线)
‧ VGA (透过 DVI 转 VGA 转接头)
‧ YPbPr (透过转接线)
● DB9
‧ S-Video (透过转接线)
‧ YPbPr(透过转接线)
‧ A/V(透过转接线)
● SDI (SD / HD / 3G-SDI)
主机连接埠
USB3.0
相容USB2.0、USB3.1 Gen1
※建议使用USB 3.0，以获取最佳的解析度画质
输入特性
● 在当前所选端子无信号输入时自动扫描影像输入源
● 可手动选择影像输入源
● 当影像输入源变化时，自动选择相关联或内嵌的音讯
● 可手动选择音讯输入源
● 输入影像最高支援 2048x2160 解析度
VGA和分量讯号相关特性
● 12-bit ADC
● 支援RGB 和YCbCr (YUV) 的色彩空间
● 支援分离同步、复合同步、绿嵌入同步(SOG)、亮度嵌入同步(SOY)
● 支援DMT/CEA/CVT/GTF 影像时序
● 对输入信号1:1 采样时，最高像素率可达165MHz
● 对像素率超过165MHz的输入信号，自动使用水平子采样的方式(可能会损失画面品质，美乐威并不推荐)
● 自动检测RGB & YCbCr 的色彩空间
● 自动或手动调节撷取相位
● 自动水平对齐
● 支援自定义的影像时序
● 支援CVT/GTF 时序标准的自定义影像解析度
SDI讯号 相关特性
● HD-SDI信号传输距离最长可达 230 米
● 支援SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS标准
● 支援2K (2048×1080）模式
● 支援RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩取样
● 支援10/12-bit 的色彩深度
● 支援检视SMPTE 352 有效负荷识别符
● 支援8 通道的音讯通道，可达48KHz(SDI规范中16个声道中的1–8)
● 支援检视音讯格式讯息和通道状态数据
● 对3Gb-DS 有限的支援：只能撷取第一个流
● 对3Gb-DL 有限的支援：2K YCbCr 4:2:2 10-bit 1080p 50/59.94/60：撷取为 1080i 50/59.94/60
● 对双链路模式的有限的支援(仅撷取第一个接头)：
YCbCr 4:2:2 10-bit 1080p 50/59.94/60：撷取为1080i/50/59.94/60
YCbCr 4:4:4 10-bit：撷取为4:2:2
RGB 4:4:4 R/B子取样
HDMI讯号 相关特性
● 225MHz HDMI 接收器
● 自动调整 HDMI 均衡器，HDMI传输距离最长可达30米
● 支援自定义的 EDID
● 支援检视AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的InfoFrame讯息
● 支援全比色法
● 支援8/10/12-bit 色彩深度
● 支援RGB 4:4:4 8-bit，YCbCr 4:4:4，YCbCr 4:2:2 的色彩取样
● 支援8通道的IES60958/IEC61937标准的音讯流
● 支援检视音讯格式讯息和通道状态数据
● 支援检视视讯时序讯息
● 支援检视3D格式讯息
● 支援检视Sony/Canon DSLR的时间码
HDMI讯号 相关特性
● 225MHz HDMI 接收器
● 自动调整 HDMI 均衡器，HDMI传输距离最长可达30米
● 支援自定义的 EDID
● 支援检视AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的InfoFrame讯息
● 支援全比色法
● 支援8/10/12-bit 色彩深度
● 支援RGB 4:4:4 8-bit，YCbCr 4:4:4，YCbCr 4:2:2 的色彩取样
● 支援8通道的IES60958/IEC61937标准的音讯流
● 支援检视音讯格式讯息和通道状态数据
● 支援检视视讯时序讯息
● 支援检视3D格式讯息
● 支援检视Sony/Canon DSLR的时间码
色差、S-Video和CVBS相关特性
● 12-bit ADC
● 支援NTSC、PAL和SECAM标准
● 自动检测输入讯号的标准
输出格式
● 输出讯号解析度最高可支援 2048x2160
● 输出画格数最高可支援120fps (实际输出画格数可能会受限于USB频宽)
‧ 1920x1080 YUY2 撷取最高可达 75fps
‧ 1920x1080 RGB24 撷取最高可达 60fps
● 支援 4:2:2 8-bit 撷取格式：YUY2, UYVY
● 支援 4:4:4 8-bit 撷取格式：RGB24, RGB32
● 预设YUY2 撷取格式, 可透过 USB Capture Utility 设定更多的撷取格式
视讯处理功能
● 使用两条视讯处理流水线，每条流水线的处理频宽可达160像素/s
● 视讯剪裁
● 视讯缩放
● 视讯去隔行：两场行交错 / 两场混合 / 仅顶场 / 仅底场
● 视讯比例变换：
自动或手动选择输入视讯比例
自动或手动选择输出视讯比例
三种比例变换模式：忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
● 视讯色彩空间转换：
自动或手动选择输入色彩空间和量化范围
自动或手动选择输出色彩空间、量化范围和饱和度范围
支援 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
支援有限或完整的量化范围
支援有限、完整和扩充色域的饱和范围
● 视讯画格数变换
支援单台电脑连接多组同时撷取
可透过 USB Capture Utility 将设备设定为以序列号作为系统中显示的设备名称。一台电脑上可连接的USB Capture AIO数量，取决于电脑中拥有的USB3.0控制晶片的数量，但是同一个USB3.0控制晶片会因为连接的装置过多，造成USB资料频宽被分享，导致影音传输不流畅或者是无讯号，所以一个USB3.0控制晶片建议只连接一组USB Capture AIO。
以一个2埠的USB3.0控制卡为例，虽然有二个USB埠可以连接二个USB装置，但是建议只连接一组USB Capture AIO，若要连接多组USB Capture AIO，则是需要有多张USB3.0控制卡。
SDK
USB Capture SDK 提供检视讯号状态，设定撷取选项等功能。
韧体升级
在同一系统中的多片卡可以同时升级
LED 指示灯
LED 灯的状态显示了每一路的工作状态: 空闲时，输入讯号已锁定，记忆体错误或 FPGA 配置错误
尺寸
98 x 98 x 25 mm
功耗
5V电源的最大电流~1A
最大功耗
5W
工作环境
● 操作温度：0 ~40oC
● 保存温度：–20 ~ 70oC
● 相对湿度：5% ~ 90% (非冷凝状态)
