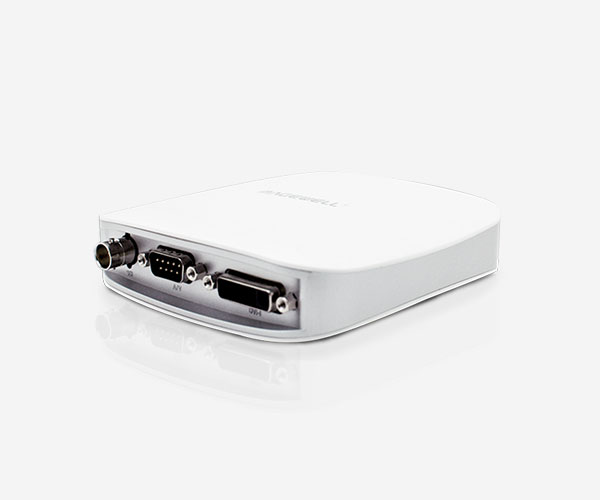

USB Capture AIO USB3.0影像擷取器
萬能高畫質HD / SD訊號輸入
何謂影音擷取?
將影 像及聲音完整記錄下來，儲存為數位格式檔案，稱為『影音擷取』。影音擷取器分為軟體壓縮(軟壓)、硬體壓縮(硬壓)，差別在軟壓的產品100%透過電腦 CPU進行運算，硬壓產品則可透過內建的核心晶片進行運算，大大減低電腦CPU使用率，讓擷取效果更佳。桌上型電腦可用軟體壓縮擷取卡，筆記型電腦則可搭 配USB介面的軟體壓縮擷取器、軟體壓縮擷取器，獨立免電腦運作，則能選擇硬體壓縮單機錄影產品。
產品特色
USB3.0規格
輸入/錄影最高支援
支援單台電腦 連接多組同時擷取
支援多種作業系統
產品介紹
規格表
檔案下載
USB Capture AIO採用USB 3.0連接埠，實現超高速傳輸，直接從電腦獲得供電，無需外接笨重的電源變壓器，具有非常好的便攜性。您可以使用便攜式設備擷取到最高品質無壓縮的1080HD視訊了。在 Intel 原生 USB 3.0 晶片組上數據傳輸性能比 PCI-Express x1 GEN 1.1連接埠高50%左右，可達到 1080p60。USB Capture AIO可轉接USB 2.0使用或者也可以通過PCI Express連接埠擴充出USB 3.0連接埠。
USB Capture Utility，讓用戶在使用該系列擷取器時增加許多進階功能，例如：解析度、畫面更新率設定、視訊色彩調整、垂直/水平翻轉、取得EDID資訊等。
通過USB Capture AIO您可以擷取各類高畫質HD、SD視訊訊號，既可以擷取SDI訊號，支援3G/HD/SD-SDI，您可以連接任意SDI設備，還可以連接DVI、HDMI等高畫質HD數位設備，也可以連接VGA、YPbPr等模擬高畫質HD訊號；您可以連接SD視訊訊號設備，支援S端子、CVBS等視訊訊號。使用USB Capture AIO您可以擷取各種設備的不同訊號類型，解決您的視訊訊號擷取類型有限的後顧之憂。
USB Capture AIO可以對輸入訊號進行任意高品質影像縮放、剪裁、顏色編碼轉換、Gamma校正、DMA傳輸等，滿足您的個性化需求；能夠自動去除畫面黑邊、手動調整有效畫面區域；自動檢測交錯視訊來源，進行去交錯處理，消除畫面鋸齒，做到專業最好。
USB Capture AIO可以擷取和播放原生無壓縮高畫質HD、SD視訊，還原色彩更加真實逼真，採用高速大容量影像緩存技術，杜絕畫面拉絲現象，並且高取樣率和高取樣精度保證畫面具有高銳利度、細節豐富、減少色邊；音訊擷取支援任意取樣率轉換 (ASRC)、聲道混合 (Downmix)和音訊混合 (Mixer)，帶給用戶高品質影音體驗。
具備Simultaneous Streaming功能，可相容多個應用軟體同時擷取，不降低畫格數。允許多個應用軟體使用不同擷取格式，同一時間可將同一訊號源處理為多種格式、多種取樣率、多種解析度的媒體串流檔案，減少硬體總成本。
採用標準開發連接埠，基於DirectShow Filter的音視訊擷取連接埠，基於DirectSound的音訊擷取連接埠，基於IKsPropertySet的擴充連接埠，相容微軟AVStream標準驅動，相容更多軟體，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。
所有晶片和電容元件使用高品質元件，採用8層板設計，訊號品質優於同類產品，輕鬆通過超長時間全負荷工作，7x24h不間斷連續工作，並支援電源管理。
採用Magewell專用視訊處理引擎，具有高度的靈活性，您可以在不更換硬體的情況下，使用韌體和驅動升級的方法升級Magewell視訊處理引擎，在不需要更換晶片的條件下同樣達到硬體升級的效果，極大程度地降低了維護成本，享受完美服務。
| Windows |
|---|
| Amcap |
| Adobe Flash Media Live Encoder |
| Adobe Connect |
| Camtasia Studio |
| Discover Video Multimedia Encoder |
| Discover Video Streamsie |
| Google Plus Hangouts |
| Gotomeeting |
| Graphedit |
| Livestream |
| Microsoft Lync |
| OBS (Open Broadcaster Software) |
| Quicktime Player |
| Real Producer Plus |
| Resolume |
| Skype |
| Streambox |
| Streamstar |
| Vidblaster |
| Video Stitch |
| Vidyo |
| VirtualDub |
| VLC |
| Vmix |
| Watchout |
| Windows Media Encoder |
| Wirecast |
| XSplit Broadcaster |
| XSplit Gamecaster |
| Zoom.us |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
Specification
規格表
請左右拖拉查看規格表
規格
支援的 APIs
支援的軟體
輸入介面
主機連接埠
輸入特性
VGA和分量訊號相關特性
SDI訊號 相關特性
HDMI訊號 相關特性
HDMI訊號 相關特性
色差、S-Video和CVBS相關特性
輸出格式
視訊處理功能
支援單台電腦連接多組同時擷取
SDK
韌體升級
LED 指示燈
尺寸
功耗
最大功耗
工作環境
規格
內容
支援的 APIs
● Windows：DirectShow/DirectKS/Wave API/DirectSound/WASAPI
● Linux：V4L2 / ALSA
支援的軟體
● VLC
● VirtualDub
● OBS
● xSplit
● vMix
● VidBlaster
● Wirecast
● Microsoft Media Encoder
● Adobe Flash Media Encoder
● 任何其它使用DirectShow或V4L2程式開發的編碼或串流媒體軟體
輸入介面
● DVI-I
‧ HDMI 1.4a (透過轉接線)
‧ VGA (透過 DVI 轉 VGA 轉接頭)
‧ YPbPr (透過轉接線)
● DB9
‧ S-Video (透過轉接線)
‧ YPbPr(透過轉接線)
‧ A/V(透過轉接線)
● SDI (SD / HD / 3G-SDI)
主機連接埠
USB3.0
相容USB2.0、USB3.1 Gen1
※建議使用USB 3.0，以獲取最佳的解析度畫質
輸入特性
● 在當前所選端子無信號輸入時自動掃描影像輸入源
● 可手動選擇影像輸入源
● 當影像輸入源變化時，自動選擇相關聯或內嵌的音訊
● 可手動選擇音訊輸入源
● 輸入影像最高支援 2048x2160 解析度
VGA和分量訊號相關特性
● 12-bit ADC
● 支援RGB 和YCbCr (YUV) 的色彩空間
● 支援分離同步、複合同步、綠嵌入同步(SOG)、亮度嵌入同步(SOY)
● 支援DMT/CEA/CVT/GTF 影像時序
● 對輸入信號1:1 採樣時，最高像素率可達165MHz
● 對像素率超過165MHz的輸入信號，自動使用水平子採樣的方式(可能會損失畫面品質，美樂威並不推薦)
● 自動檢測RGB & YCbCr 的色彩空間
● 自動或手動調節擷取相位
● 自動水平對齊
● 支援自定義的影像時序
● 支援CVT/GTF 時序標準的自定義影像解析度
SDI訊號 相關特性
● HD-SDI信號傳輸距離最長可達 230 米
● 支援SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS標準
● 支援2K (2048×1080）模式
● 支援RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩取樣
● 支援10/12-bit 的色彩深度
● 支援檢視SMPTE 352 有效負荷識別符
● 支援8 通道的音訊通道，可達48KHz(SDI規範中16個聲道中的1–8)
● 支援檢視音訊格式訊息和通道狀態數據
● 對3Gb-DS 有限的支援：只能擷取第一個流
● 對3Gb-DL 有限的支援：2K YCbCr 4:2:2 10-bit 1080p 50/59.94/60：擷取為 1080i 50/59.94/60
● 對雙鏈路模式的有限的支援(僅擷取第一個接頭)：
YCbCr 4:2:2 10-bit 1080p 50/59.94/60：擷取為1080i/50/59.94/60
YCbCr 4:4:4 10-bit：擷取為4:2:2
RGB 4:4:4 R/B子取樣
HDMI訊號 相關特性
● 225MHz HDMI 接收器
● 自動調整 HDMI 均衡器，HDMI傳輸距離最長可達30米
● 支援自定義的 EDID
● 支援檢視AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的InfoFrame訊息
● 支援全比色法
● 支援8/10/12-bit 色彩深度
● 支援RGB 4:4:4 8-bit，YCbCr 4:4:4，YCbCr 4:2:2 的色彩取樣
● 支援8通道的IES60958/IEC61937標準的音訊流
● 支援檢視音訊格式訊息和通道狀態數據
● 支援檢視視訊時序訊息
● 支援檢視3D格式訊息
● 支援檢視Sony/Canon DSLR的時間碼
HDMI訊號 相關特性
● 225MHz HDMI 接收器
● 自動調整 HDMI 均衡器，HDMI傳輸距離最長可達30米
● 支援自定義的 EDID
● 支援檢視AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的InfoFrame訊息
● 支援全比色法
● 支援8/10/12-bit 色彩深度
● 支援RGB 4:4:4 8-bit，YCbCr 4:4:4，YCbCr 4:2:2 的色彩取樣
● 支援8通道的IES60958/IEC61937標準的音訊流
● 支援檢視音訊格式訊息和通道狀態數據
● 支援檢視視訊時序訊息
● 支援檢視3D格式訊息
● 支援檢視Sony/Canon DSLR的時間碼
色差、S-Video和CVBS相關特性
● 12-bit ADC
● 支援NTSC、PAL和SECAM標準
● 自動檢測輸入訊號的標準
輸出格式
● 輸出訊號解析度最高可支援 2048x2160
● 輸出畫格數最高可支援120fps (實際輸出畫格數可能會受限於USB頻寬)
‧ 1920x1080 YUY2 擷取最高可達 75fps
‧ 1920x1080 RGB24 擷取最高可達 60fps
● 支援 4:2:2 8-bit 擷取格式：YUY2, UYVY
● 支援 4:4:4 8-bit 擷取格式：RGB24, RGB32
● 預設YUY2 擷取格式, 可透過 USB Capture Utility 設定更多的擷取格式
視訊處理功能
● 使用兩條視訊處理流水線，每條流水線的處理頻寬可達160像素/s
● 視訊剪裁
● 視訊縮放
● 視訊去隔行：兩場行交錯 / 兩場混合 / 僅頂場 / 僅底場
● 視訊比例變換：
自動或手動選擇輸入視訊比例
自動或手動選擇輸出視訊比例
三種比例變換模式：忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)
● 視訊色彩空間轉換：
自動或手動選擇輸入色彩空間和量化範圍
自動或手動選擇輸出色彩空間、量化範圍和飽和度範圍
支援 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間
支援有限或完整的量化範圍
支援有限、完整和擴充色域的飽和範圍
● 視訊畫格數變換
支援單台電腦連接多組同時擷取
可透過 USB Capture Utility 將設備設定為以序列號作為系统中顯示的設備名稱。 一台電腦上可連接的USB Capture AIO數量，取決於電腦中擁有的USB3.0控制晶片的數量，但是同一個USB3.0控制晶片會因為連接的裝置過多，造成USB資料頻寬被分享，導致影音傳輸不流暢或者是無訊號，所以一個USB3.0控制晶片建議只連接一組USB Capture AIO。
以一個2埠的USB3.0控制卡為例，雖然有二個USB埠可以連接二個USB裝置，但是建議只連接一組USB Capture AIO，若要連接多組USB Capture AIO，則是需要有多張USB3.0控制卡。
SDK
USB Capture SDK 提供檢視訊號狀態，設定擷取選項等功能。
韌體升級
在同一系統中的多片卡可以同時升級
LED 指示燈
LED 燈的狀態顯示了每一路的工作狀態: 空閒時，輸入訊號已鎖定，記憶體錯誤或 FPGA 配置錯誤
尺寸
98 x 98 x 25 mm
功耗
5V電源的最大電流~1A
最大功耗
5W
工作環境
● 操作溫度：0 ~40oC
● 保存溫度：–20 ~ 70oC
● 相對濕度：5% ~ 90% (非冷凝狀態)
