Pro Capture Quad HDMI 影像擷取卡
支援完整的標準開發介面(SDK) 軟體相容度高
產品特色
擷取2K2K
多種色彩空間輸出
HDMI端子輸入
PCI-e X4介面
支援系統
產品介紹
規格表
檔案下載
美樂威創立於2011 年。公司自成立以來持續關注影音核心處理技術，秉承“科技創新產品，技術服務客戶”的理念，依托強大的科技研發力量，專注於影音應用領域,先後推出了一系列影音處理軟體與影音擷取卡。
美樂威多畫面影像擷取軟體可廣泛應用於教育、醫療、會議等多種領域；多功能演播系統可取代傳統的硬體影像切換台，具有應用靈活、成本低廉的特點。大螢幕顯示系統軟體可以將多種影像源畫面無縫拼接，可廣泛應用於監控、指揮調度、展覽場館等領域。
美樂威影音擷取設備具有高畫質、高音質、高性能等諸多優點，已經在全球範圍內銷售，並被廣泛用在流媒體、醫療圖像、工業攝像、機器視覺、安全檢查、大螢幕顯示、高解析度監控等領域，不斷為用戶帶來全新影像體驗，獲得了業界的廣泛讚譽。
提供影像擷取系統軟體及演播系統軟體，多種解析度影像擷取及編碼器設定功能，以及RTMP即時串流直播。

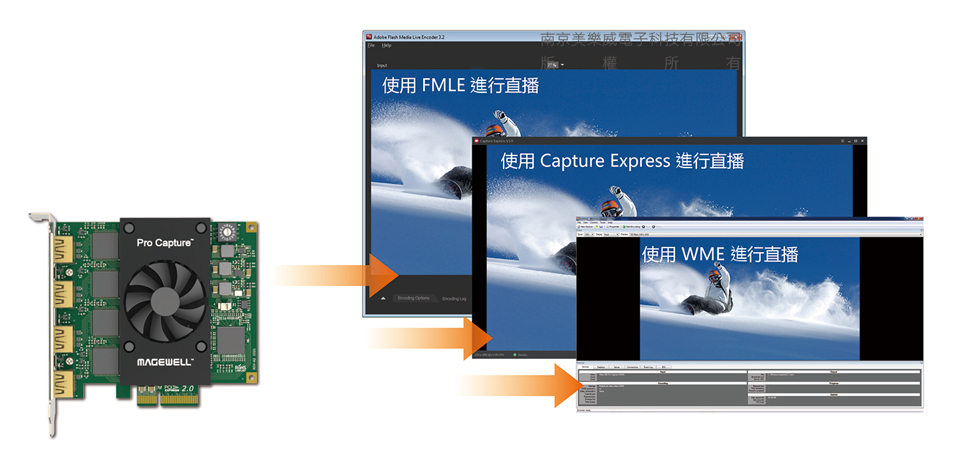

可同時使用Flash Media Live Encoder、Capture Express 和Windows Media Encoder對影像進行在線直播，錄製和預覽。
提供豐富的影像處理功能，如上下縮放、剪裁、色調/亮度/對比度/飽和度調整，去隔行、色彩空間轉換等。由硬體直接完成，不佔用CPU使用率。
同步擷取的影音，精確度可達到100ns。在不同擷取通道的影音可實現跨系統的同步。
可分析Sony或Canon單眼相機輸出HDMI訊號的時間訊息（時，分，秒和幀），用來同步不同的輸入訊號。
通過使用Magewell的SDK，用戶可以實現標題、字幕、動態影像和擷取影像的疊加。任何形式的疊加都由硬體直接完成，不佔用CPU。
透過PCI-E介面的高速傳輸，降低了CPU的負荷，大幅提昇了工作效率，輕鬆達到更高的傳輸速率與品質。
支援NVIDIA GPUDirect for Video 和AMD DirectGMA技術。擷取的數據可直接通過影像處理引擎傳輸到顯卡，CPU零負擔。
低延遲傳輸處理，擷取影像延遲低於1ms。
擷取卡還會分析訊號格式，用戶無需手動選擇要擷取的影音或輸入的解析度、幀數等。

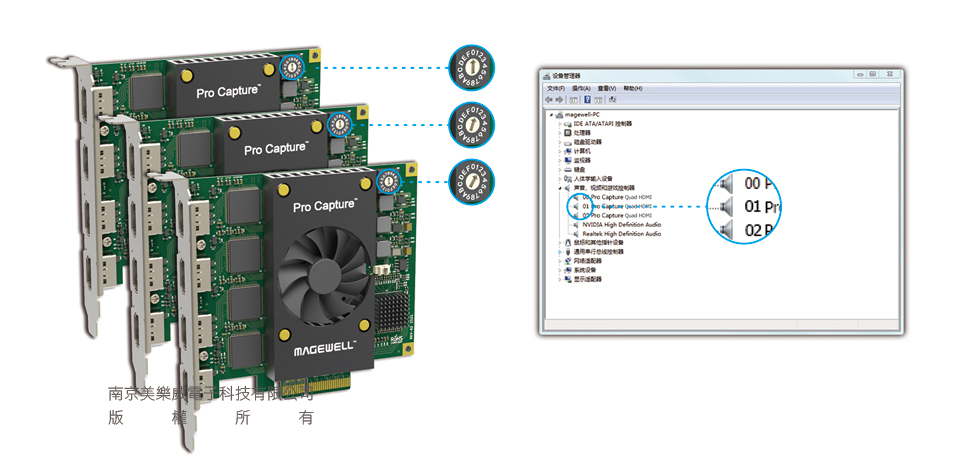

電腦上可以安裝多片美樂威擷取卡並同時運作。用戶可以通過卡上的撥碼開關來標記每片擷取卡。
使用統一的驅動和韌體升級程式，無需下載特定驅動或韌體，安裝升級都可自動完成。
採用標準的AV Stream驅動程式架構，相容使用DirectShow介面的各種應用軟體。
6層板設計，使用高品質晶片與電容元件，品質產品穩定性經過7天 X 24小時不間斷負載測試。

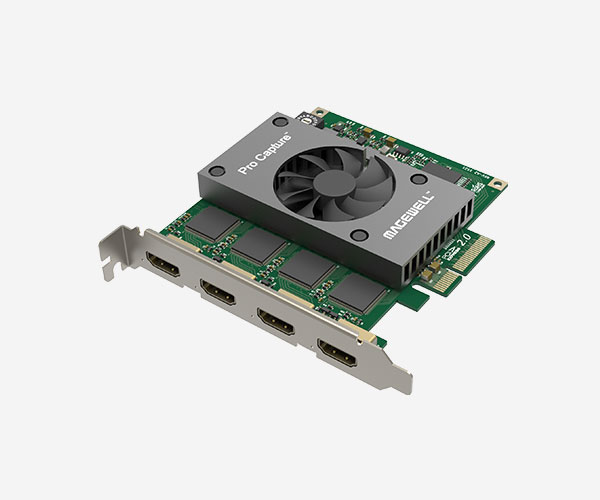

提供4路HDMI輸入，可輸入不同的HDMI訊號，可同時擷取4路高畫質2K 訊號，每個通道可達2K X 2K@60Hz
Pro Capture Quad HDMI 本體×1
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
Specification
規格表
請左右拖拉查看規格表
規格
支援的 APIs
支援的軟體
輸入介面
輸出介面
輸入特性
HDMI訊號 相關特性
輸出格式
視訊處理功能
一機多卡
多路輸出流
支援超低延遲
時間戳和 A/V 同步
視訊輸出 SG-DMA
SDK
Windows 驅動程式自定義修改
韌體升級
LED 指示燈
尺寸
功耗
工作環境
規格
內容
支援的 APIs
●Windows：DirectShow/DirectKS/Wave API/DirectSound/WASAPI
●Linux：V4L2 / ALSA
支援的軟體
● VLC
● VirtualDub
● OBS
● xSplit
● vMix
● VidBlaster
● Wirecast
● Microsoft Media Encoder
● Adobe Flash Media Encoder
● 任何其它使用DirectShow或V4L2程式開發的編碼或串流媒體軟體
輸入介面
●4x HDMI type A
DVI 1.0
HDMI 1.4a
輸出介面
PCIe Gen2 x4
輸入特性
●輸入視頻最高支援 2048x2160 解析度
HDMI訊號 相關特性
● 225MHz HDMI 接收器
● 自動調整 HDMI 均衡器，HDMI傳輸距離最長可達30米
● 支援自定義的 EDID
● 支援提取AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的InfoFrame訊息
● 支援全比色法
● 支援RGB 4:4:4 8-bit，YCbCr 4:4:4，YCbCr 4:2:2 的色彩採樣
● 支援 8 通道的 IES60958/IEC61937標準的音訊流
● 支援提取音訊格式訊息和通道狀態數據
● 支援提取視訊時序訊息
● 支援提取 3D 格式訊息
● 支援提取 Sony/Canon DSLR的時間碼
● 支援 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D模式
輸出格式
● 輸出訊號解析度最高可支援 2048x2160像素
● 輸出畫格數最高可支援144fps (實際輸出畫格數可能會受限於PCIe頻寬和畫面解析度
● 支援4:2:0 8-bit輸出格式: NV12、I420、YV12
● 支援4:2:2 8-bit輸出格式: YUY2、YUYV、UYVY
● 支援4:4:4 8-bit輸出格式: V308、IYU2、V408、BGR24、BGR32
● 支援4:4:4 10-bit輸出格式: V410、Y410
● 可通過 Pro Capture SDK (基於 DirectKS 的版本) 支援更多的輸出格式
視訊處理功能
● 使用兩條視訊處理流水線，每條流水線的處理頻寬可達180M像素/s
● 完全達到 10-bit 視訊處理
● 視訊剪裁
● 視訊縮放
● 視訊去隔行：兩場行交錯/兩場混合/僅頂場/僅底場
● 視訊比例變換：
自動或手動選擇輸入視訊比例
自動或手動選擇輸出視訊比例
三種比例變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)
● 視訊色彩空間轉換：
自動或手動選擇輸入色彩空間和量化範圍
自動或手動選擇輸出色彩空間、量化範圍和飽和度範圍
支援 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間
支援有限或完整的量化範圍
支援有限、完整和擴充色域的飽和範圍
● 視訊畫格數變換
● 視訊OSD合成：
支援PNG格式OSD畫面(最大畫幅為2048x2160)
通過SDK支持動態加載RGBA OSD畫面
一機多卡
● 支援同一個系統中安裝多片卡
● 內建撥碼開關，從 0 到 F，提供 16 個編號，用於對卡進行編號
● 當撥碼開關設定 1 時，系統硬體設備樹中將顯示：「01：Pro Capture HDMI」，以此類推
● 在用戶軟體中顯示的視訊音訊設備也將包含卡的編號
多路輸出流
● 對於任一路輸入訊號可輸出任意路輸出流
● 可以對每一路輸出流單獨設定剪裁、寬高比、色彩空間、解析度、畫格數、去交錯方式、色彩調節OSD等屬性
支援超低延遲
● 64 行視訊延遲
● 通過 SDK 實現部分完成通知模式
時間戳和 A/V 同步
● 基於硬體實現的 100ns 高解析度時鐘
● 音訊幀 (192 個音訊採樣) 和視訊幀都被硬體時鐘標記到達擷取卡的時間戳
● 硬體時鐘可跨卡同步 (通過 SDK 實現)
視訊輸出 SG-DMA
● 在 PCIe 2.x 的系統中每路 DMA 頻寬可達約 400MB/s
● 在 PCIe 1.x 的系統中每路 DMA 頻寬可達約 200MB/s
● 支援自動檢測 Intel GPU 塊狀圖像表面
● 支援 AMD GPU 的 DirectGMA
● 支援 Nvidia GPU 的 GPUDirect
SDK
● Pro Capture SDK for DirectShow 為開發者提供了快速的整合擷取卡擴展特性的途徑 (Windows)
● Pro Capture SDK for DirectKS 可以為開發者提供最大的靈活性和最高的性能 (Windows)
Windows 驅動程式自定義修改
● 所有的選項都可以通過註冊表進行三級的管理：所有設備，特定型號和特定設備
● 視訊、音訊、十字交叉過濾器名稱可通過註冊表定制
韌體升級
● 在同一系統中的多片卡可以同時升級
● 當擷取卡未被佔用時無需關閉電源即可完成卡的升級
● 安全升級，升級過程中出現斷電、系統崩潰等異常情況後韌體會自動恢復至出廠版本（僅適用於 1.21 及更
高版本的韌體）
LED 指示燈
LED 燈的狀態顯示了每一路的工作狀態: 空閒，輸入訊號已鎖定，記憶體錯誤或 FPGA 配置錯誤
尺寸
● 全高 PCIe x4 擴展卡
● 140mm x 68.88mm (不含 PCIe 擋板)
功耗
● 12V 電源的最大電流: 1.1 A
● 3.3V 電源的最大電流: 0.9 A
● 最大功耗：15.9W
工作環境
● 操作溫度：0 ~40oC
● 保存溫度：–20 ~ 70oC
● 相對濕度：5% ~ 90% (非冷凝狀態)
File Download
檔案下載
日期
類型
作業系統
描述
檔案下載
詳細資訊
Win Server 2008 R2 32-bit
Win Server 2008 R2 64-bit
Win Server 2008 32-bit
Win Server 2008 64-bit
Win Server 2012 32-bit
Win Server 2012 64-bit
Win 7 32-bit
Win 7 64-bit
Win 8 32-bit
Win 8 64-bit
Win 8.1 32-bit
Win 8.1 64-bit
Win 10 32-bit
Win 10 64-bit
21.1MB
ZIP
Capture Express
版本：2.1.0.2201，2016-02-03
詳細資訊
Win Server 2008 R2 32-bit
Win Server 2008 R2 64-bit
Win Server 2008 32-bit
Win Server 2008 64-bit
Win Server 2012 32-bit
Win Server 2012 64-bit
Win 7 32-bit
Win 7 64-bit
Win 8 32-bit
Win 8 64-bit
Win 8.1 32-bit
Win 8.1 64-bit
Win 10 32-bit
Win 10 64-bit
27.5MB
ZIP
Capture Studio
版本：2.1.0.2209，2016-02-03
詳細資訊
Win Server 2008 R2 32-bit
Win Server 2008 R2 64-bit
Win Server 2008 32-bit
Win Server 2008 64-bit
Win Server 2012 32-bit
Win Server 2012 64-bit
Win 7 32-bit
Win 7 64-bit
Win 8 32-bit
Win 8 64-bit
Win 8.1 32-bit
Win 8.1 64-bit
Win 10 32-bit
Win 10 64-bit
1.0MB
ZIP
Pro Capture系列驅動 (Windows)
版本：V1.3.0.3214, 2016/10/31
