- POWER & LINK:電源指示燈
- AUDIO IN:音源輸出L / R端口
- OPTICAL OUT 1: 光纜輸出音頻，連接喇叭或放大器
- OPTICAL IN 2: 可連接媒體播放器或遊戲機的光纖音頻輸出
- MINI-B USB:可連接PC & 筆電
- TYPE-A USB: 連接USB設備，如鍵盤，滑鼠等

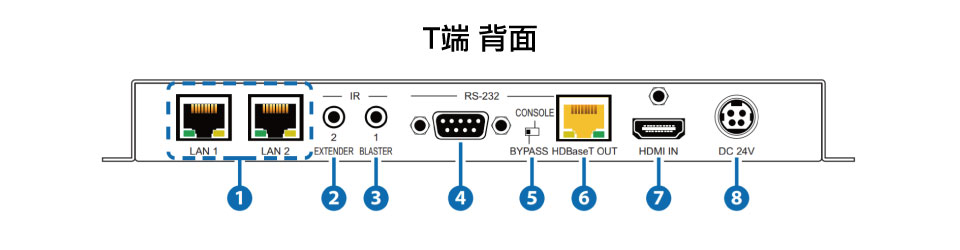

- LAN1 & LAN2:連接乙太網路或本地網路
- IR EXTENDER 2: 連接到提供的IR Extender
- IR BLASTER 1:連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號
- RS-232: 連接PC&筆電或可在HDBaseT兩端控制RS-232設備信號
- CONSOLE/BYPASS: 此開關控制操作模式
設置 Console，RS-232直接將命令發送到接收器
設置Bypass，RS-232信號將傳送給連接的接收器
※Console模式僅供工廠使用 - HDBaseT OUT:連接到HDBaseT接收器
- HDMI IN: 連接到HDMI源設備，如媒體播放器，遊戲機或機上盒。
- DC 24V:連接電源變壓器
- POWER & LINK:電源指示燈
- AUDIO IN: 連接喇叭或放大器立體聲模擬音頻輸出
- OPTICAL OUT 2: 光纜輸出音頻，連接喇叭或放大器
- OPTICAL IN 1: 可連接媒體播放器或遊戲機的光纖音頻輸出
- MINI-B USB:可連接PC & 筆電
- TYPE-A USB: 連接USB設備，如鍵盤，滑鼠等
※一次只支持一個主機連接。 USB如果主機設備連接到兩者，則將禁用功能
- LAN1 & LAN2:連接乙太網路或本地網路
- IR EXTENDER 1: 連接到IR Extender
- IR BLASTER 2: 連接到提供的IR Blaster以傳輸IR
- RS-232: 連接PC&筆電或可在HDBaseT兩端控制RS-232設備信號
- CONSOLE/BYPASS: 此開關控制操作模式
設置 Console，RS-232直接將命令發送到接收器
設置Bypass，RS-232信號將傳送給連接的接收器
※Console模式僅供工廠使用 - HDBaseT IN:連接到HDBaseT發射器
- HDMI OUT: 連接到HDMI電視，顯示器或放大器
各級網路線材及支援解析度如下
產品規格
- 具備HDMI 18Gbps（600MHz）頻寬，支援HDR與3D影像，以及4K超高畫質
- 相容DVI 1.0影音介面，需用HDMI-DVI轉接頭
- 符合HDCP 1.4 & 2.2高頻寬數位內容保護機制
- 支持HDBaseT 2.0規範
- 支援最高3840×2160 @ 60Hz的高清分辨率（YUV 4：4：4,8位）
- 支援4096×2160p @ 30Hz的高清分辨率（YUV 4：4：4,8位）
- 支援24Hz（YUV 4：4：4）和60Hz（YUV 4：2：0）的4K HDR，最高12位色彩
- 支援16位元Deep Color，最高1080p @ 60Hz
- 可透過Cat.6 / 7電纜同時傳輸視頻，音頻和數據，最長100米
- 支援RS-232 110~115200bps
- 支援LPCM 2.0/5.1/7.1、Bitstream & HD Bitstream via HDMI數位音效
- 支援光纖音頻格式的雙向傳遞，包括LPCM 2.0，音頻採樣速率高達48kHz以及Bitstream via 光纖 (S/PDIF)連接
- 支援RCA連接將模擬立體聲音頻從發射器傳遞到接收器
- T&R各具備2個USB A和1個USB Mini B端口，用於擴展USB設備，包括滑鼠，鍵盤，webcams，
- 儲存裝置
- 支援48V PoH，T端（PSE）到R端（PD），僅兼容接收器
- 重量700g
※HDBaseT功能支援：傳輸高清視頻和音頻，100米以太網路，USB 2.0,48V PoH和控制（雙向IR / RS-232直通）
具備KVM功能，擴充您的USB插槽
※T&R皆支援
連結您的鍵盤 / 滑鼠 / webcams...等儲存裝置
支援光纖音效輸入&輸出
4K高畫質
應用場景多元
產品連接圖
產品清單
CH-1604本體x1
產品保證卡x1
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
