CH-1527 T&RXV 4K UHD HDMI Over HDBaseT

有線延伸

產品特色

支持HDBaseT規範

支援

HDMI傳輸頻寬

支援

3D影像支援

產品介紹

檔案下載

何謂HDBaseT

HDBaseT給影音市場帶來了革命性的變化。與現有解決方案相比，HDBaseT提供更豐富的特性，更遠的傳輸距離和更好的性能表現。HDBaseT的核心在於，僅使用一條100米/328英尺的普通網路線，即能傳輸未壓縮超高清音視頻、乙太網、控制訊號、USB2.0和高達100W供電，稱為5PlayTM技術

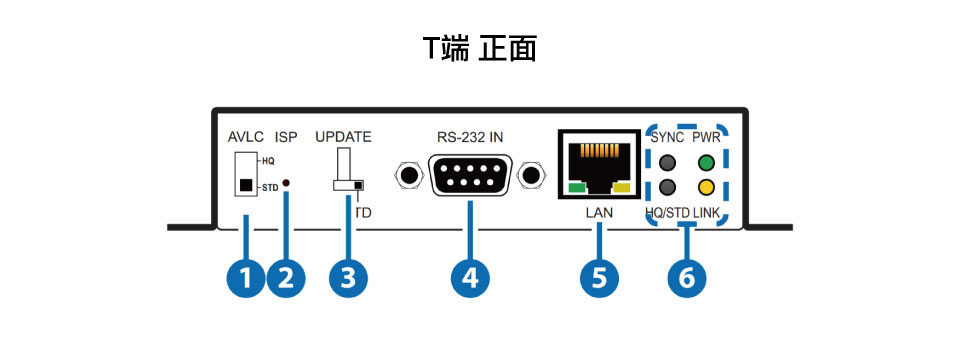

AVLC：此開關允許用戶選擇哪種模式
HQ（高清）: 使用最少量的壓縮和提供最高的視覺質量，在此模式下，AVLC壓縮任何信號要求超過9Gbps
STD（標準）：減少額外訊號，進一步降低帶寬要求，以某些視覺保真度為代價，提高傳輸可靠性，在此模式下，AVLC壓縮任何信號要求超過7.5Gbps
ISP：此按鈕僅提供工廠使用
STD/UPDATE：此按鍵僅提供工廠使用
RS-232 IN：連接到PC，筆記本電腦或其他串行控制設備
LAN：連接到乙太網路設備或本地網路
SYNC LED：當有輸入源時，此LED將亮起
HD /STD LED：只要AVLC功能，此LED就會亮起
顯示綠色LED燈：指示AVLC處於HQ模式
顯示紅色LED燈：指示AVLC處於STD模式
POWER LED燈：此LED指示燈將亮起，表示設備已開啟和接收電力
LINK LED：當連接時，此LED將恆亮，傳輸時將閃爍
※如果已連接Receiver但目前沒有確切的模式運行，LED將以不規則圖案閃爍此時為錯誤發生

DC 48V：將48V DC電源適配器插入此端口並連接它　※交流供電
IR1 BLASTER：連接到提供的IR Extender以傳輸IR
IR2 EXTENDER：連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號
CAT5e/6/7 OUT：連接到Cat.5e / 6/7電纜，用於傳輸所有數據信號
HDMI IN：連接到HDMI源設備，如媒體播放器，遊戲機或機上盒

ISP：此按鈕僅提供工廠使用
STD/UPDATE：此按鍵僅提供工廠使用，預設為STD模式
RS-232 OUT：連接到串行可控設備
LAN：連接乙太網路或本地網路
SYNC LED：當有輸入源時，此LED將亮起
HD /STD LED: 只要AVLC功能，此LED就會亮起
顯示綠色LED燈：指示AVLC處於HQ模式
顯示紅色LED燈：指示AVLC處於STD模式
POWER LED：此LED指示燈將亮起，表示設備已開啟和接收電力
LINK LED：當連接時，此LED將恆亮，傳輸時將閃爍
※如果已連接Receiver但目前沒有實時的模式，LED將以不規則圖案閃爍此時為錯誤發生

IR2 BLASTER: 連接到提供的IR Blaster以傳輸IR訊號
IR1 EXTENDER: 連接到IR Extender進行IR信號接收
CAT5e / 6/7 IN: 連接到Cat.5e / 6/7電纜，用於傳輸所有數據信號
HDMI OUT: 連接到HDMI電視，顯示器或放大器

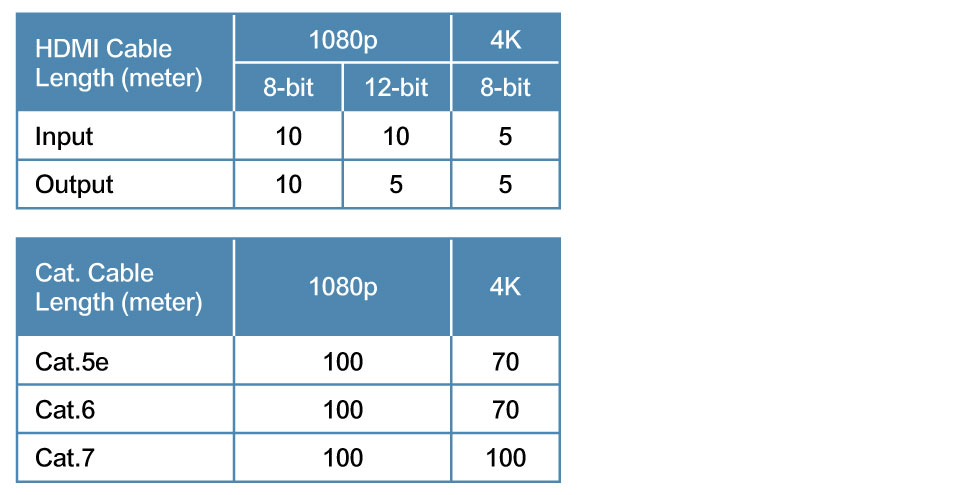

各級網路線材及支援解析度如下

產品規格

具備HDMI 18Gbps（600MHz）頻寬，支援HDR與3D影像，以及4K超高畫質
相容DVI 1.0影音介面，需用HDMI-DVI轉接頭
符合HDCP 1.x & 2.2高頻寬數位內容保護機制
支援4K@50/60Hz UHD的高清分辨率（YUV 4：4：4,8bit）視頻輸入
支援4K@50/60Hz UHD的高清分辨率（YUV 4：4：4,8bit）的輸出
最高支援4096×2160p 30Hz
最高支援3840×2160p 50, 60Hz
支持HDBaseT規範
支援Deep Color輸入及輸出，最高可達12位元
支援HDR 10位元&12位元bypass
支援CEC bypass
透過Cat.5e / 6/7電纜同時傳輸視頻，音頻和數據，最長100米(1080p)，70米(4K)
支援AVLC（自適應視覺無損壓縮），當帶寬要求超過10.2Gbps，將會啟動AVLC允許支援至18Gbps的信號源而不損失視覺質量
支援AVLC在High Quality模式和Standard mode模式之間手動選擇
（較低帶寬，對於使用4K信號源的較長電纜運行非常有用）
支援從發送器到接收器的標準IEEE 802.3 AT 48V PoH（僅兼容接收器）
台灣製造

※HDBaseT功能支援：傳輸高清視頻和音頻，100米以太網路，USB 2.0,48V PoH和控制（雙向IR / RS-232直通）

4K高畫質

應用場景多元

產品連接圖

產品清單

CH-1527本體x1

產品保證卡x1

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
