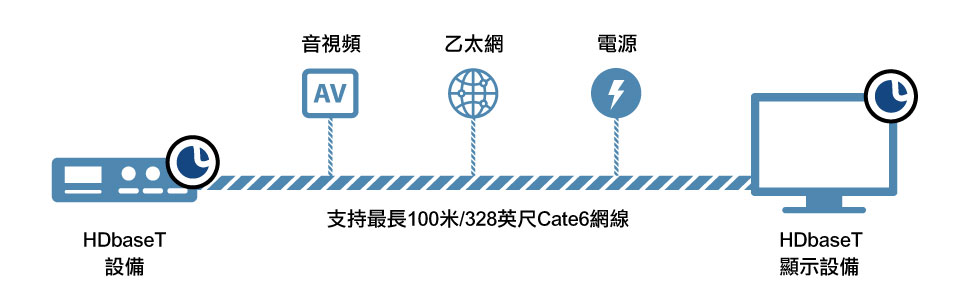

這款HDMI over Cat.5e / 6/7發送器和接收器套件是一款出色的解決方案，可通過一次Cat.5e / 6/7電纜延長無壓縮高清音頻和視頻以及以太網和控制，最遠距離可達100米提供多種數據和控制接口，包括IR，RS-232和LAN連接。

該擴展器套件符合先進的HDCP 2.2和HDMI 2.0標準，並支持傳統的HDCP 1.x和HDMI 1.x標準。儘管HDBaseT的10Gbps帶寬限制，4K UHD HDMI視頻，包括4K @ 60Hz（4：4：4），可以通過將4：4：4顏色二次採樣到4：2：0並減少位來進行處理和擴展必要時深度。

除了視頻，數據和控制之外，這些單元還具有有用的音頻功能。光學音頻返回（OAR）功能支持從接收器側向發送器側傳輸光學音頻以進行本地回放。還包括音頻插入功能，允許將立體聲模擬音頻嵌入HDMI輸出信號。完善功能集的是強大的EDID管理以及自動HDBaseT時鐘延長和TMDS重新計時支持。接收器（PD）由發送器（PSE）提供的48V PoH供電，在不同的安裝方案中提供更大的靈活性。

1. DC 48V：將48V DC電源適配器插入此端口和將其連接到交流電源插座以供電。
2. POWER LED：此LED指示燈將亮起，表示本機已開啟和接收電力。
3. AUDIO OUT L / R：連接到揚聲器或用於立體聲模擬的放大器音頻輸出。
4. OPT OUT：連接到揚聲器或放大器
5. IR IN 2：連接到提供的IR延長器以延長IR控制遠程設備的範圍
6. IR OUT 1：連接到提供的IR Blaster以傳輸IR信號IR Blaster直接視線範圍內的設備。
7. SERVICE：用於更新和EDID上傳使用。
8. RS-232：連接到PC，筆記本電腦或其他串行控制設備
   3-Pin用於將RS-232信號擴展到接收器
   注意：取決於連接到的受控設備接收器側，Tx和Rx引腳可能需要反轉。
9. 更新：正常操作，此開關應設置為對。
   ※要將設備置於更新模式，請移動按箭頭方向切換到左側。更新後成功後，將開關返回到右側。

1. LAN：連接到乙太網路設備或本地網路，將網路擴展到兩端HDBaseT連接。
2. HDMI IN：連接到HDMI源設備，如媒體播放器，遊戲機或機上盒。
3. AUDIO IN EXT / INT：控制HDBaseT的音頻源輸出
   選擇“Int”以使用HDMI輸入的原始音頻。
   選擇“Ext”用於嵌入來自Audio In連接的模擬音頻Tx
4. AUDIO IN L / R：連接到CD播放器等設備的立體聲模擬輸出PC。
5. CAT5e / 6/7 OUT：連接到兼容的HDBaseT接收器單根Cat.5e / 6/7電纜，用於傳輸所有數據信號和功率。

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
